Фокусувальні кільця CVD з твердого карбіду кремнію
Фокусувальні кільця Semixlab з твердого карбіду кремнію, виготовлені методом CVD, розроблені для передових середовищ плазмового травлення, забезпечуючи виняткову стабільність плазми, наднизький рівень забруднення та тривалий термін служби. Виготовлені з використанням карбіду кремнію високої щільності методом хімічного осадження з парової фази (CVD), ці фокусувальні кільця забезпечують чудову стійкість до плазмової ерозії та хімічного впливу, що робить їх ідеальними для критичних процесів травлення у виробництві напівпровідників. Ми з нетерпінням чекаємо на ваші подальші запити.
Опис
Розробка майбутнього травлення з виходом менше 7 нм | Надвисока чистота 99.99999% | Стабільне травлення HAR | Краща альтернатива кремнієвим кільцям
В епоху понад 300-шарових 3D NAND та GAA транзисторів традиційні витратні матеріали є основною причиною проблем з продуктивністю. Фокусувальні кільця Semixlab з твердого кремнію CVD, виготовлені методом CVD, розроблені для обробки плазми високої щільності, необхідної для травлення з високим співвідношенням сторін (HAR). Вони створюють стабільне середовище без частинок, яке стандартні кремнієві (Si) кільця не можуть забезпечити.

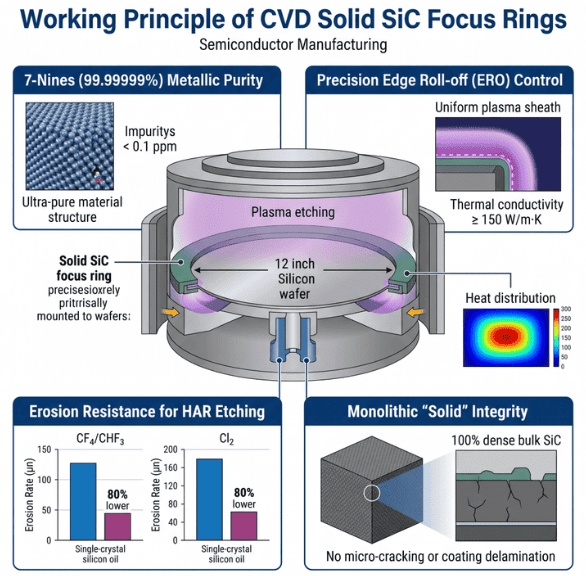

Галузевий стандарт: чому провідні фабрики переходять на твердий карбід кремнію (SiC)
7-Nines (99.99999%) Metallic Purity: Using our proprietary Advanced Chemical Vapor Deposition process, we achieve total metallic impurities < 0.1 ppm. This plays a key role in avoiding charge-related defects and heavy metal pollution in advanced logic and memory chips.
Контроль точного згортання краю (ERO): Наші тверді кільця з карбіду кремнію (SiC) підтримують стабільний електричний опір і високу теплопровідність (≥ 150 Вт/м·K). Це створює рівномірну плазмову оболонку на краю пластини.
Це безпосередньо вирішує проблеми зі спадом на краях, які перешкоджають однорідності 12-дюймових пластин.
Ерозійна стійкість при травленні методом HAR: у високоенергетичній плазмі на основі фтору (CF4/CHF3) та хлору (Cl2) твердий карбід кремнію демонструє швидкість ерозії на 80% нижчу, ніж монокристалічний кремній. Це подовжує інтервал профілактичного обслуговування (PM), значно знижуючи загальну вартість володіння (CoO).
Монолітна «суцільна» цілісність: на відміну від графіту з покриттям з карбіду кремнію (SiC), наші деталі на 100% виготовлені з щільного об'ємного карбіду кремнію. Це усуває ризик мікротріщин або розшарування покриття, запобігаючи катастрофічному забрудненню частинками під час циклів травлення високою потужністю.
Оптимізовано для платформ травлення наступного покоління

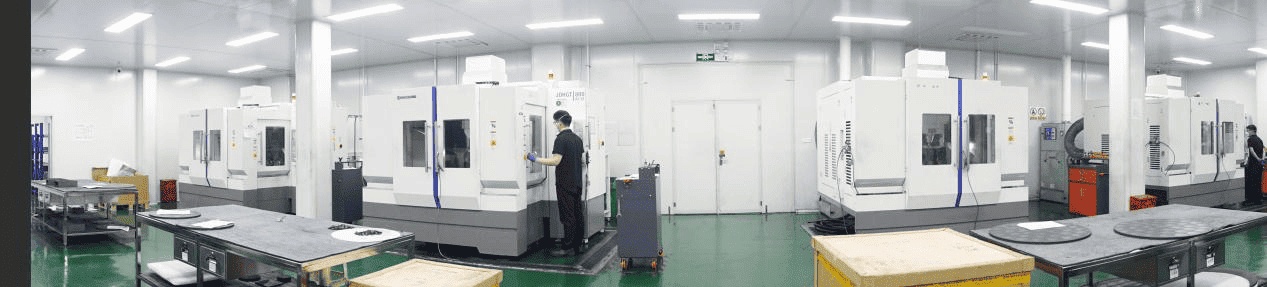

Наш виробничий центр використовує 5-осьовий високошвидкісний ЧПК та лазерну метрологію, щоб забезпечити 100% сумісність зі специфікаціями виробників оригінального обладнання (OEM) для:
● Травлення провідників: травлення полікремнію та силіцидів.
● Діелектричне травлення: контактне та канавкове травлення з високим співвідношенням сторін (HAR).
● Сумісність: Заміна для платформ Lam Research (Kiyo/Versys), Applied Materials (Centris) та TEL (Tactras/Vigus).
Специфікації
| Технічні параметри | Semixlab CVD твердий SiC | Галузевий бенчмарк (Si) | Конкурентну перевагу |
| Хімічна чистота | 99.99999% (7N) | 99.999% (5N) | Усуває витік іонів |
| Фазовий склад | 100% β-SiC (кубічний) | Монокристалічний Si | Ізотропна стійкість до травлення |
| Відносна щільність | ≥99.8% (3.20 г/см3) | N / A | Структура з нульовою пористістю |
| Твердість за Віккерсом | 28 - 30 ГПа | ~9 ГПа | Стійкий до іонного бомбардування |
| Поверхнева шорсткість | Ra <0.2 мкм | Ra ~0.5 мкм | Мінімальна адгезія полімерів |
додатків
Ключові сфери застосування
Там, де потрібна надзвичайна чистота та стійкість до плазми, наш твердий карбід кремнію, отриманий методом CVD, є галузевим стандартом:
● Масштабування 3D NAND та DRAM: Розроблено для вирішення завдань травлення HAR (високого співвідношення сторін). Забезпечує стабільність, необхідну для травлення понад 300 шарів без спотворення профілю.
● Логічні вузли суб7нм: Спеціально для архітектур FinFET та GAA. Ми допомагаємо фабрикам усувати сліди забруднення металами, захищаючи тендітну решітку транзисторів наступного покоління.
● Силовий напівпровідниковий концентратор: Чи то епітаксія SiC, чи глибоке травлення GaN, наші деталі витримують високі теплові навантаження, що виникають при широкозонному виробництві.
● TSV та розширена упаковка: Оптимізовано для процесів наскрізного кремнієвого отвору, що забезпечує гладкість бічних стінок та вертикальну точність, необхідні для 2.5D/3D інтеграції.
